路燈桿開卷斜剪生產線，型號：CTLS6X1600
(經濟型：二重校平+橫剪+斜剪)

專有特點：
上料，開卷，二重式校平，板料長度數控，斜剪在一條線上。剪板機橫切后，無需行車上下料，直接加入斜剪工序。減少操作人員數量，人工，提高生產速度
剪板機具備整體旋轉功能，可以相對于中心線旋轉，一定角度，使得剪切后的板料為平行四邊形，便于斜剪機斜剪后得到等腰梯形的板料，適合路燈桿的生產。

應用：用于路燈桿材料的開卷，校平，剪切，梯形板斜剪，以獲得一頭大以頭小的路燈桿板材

技術參數和生產線組成

材料厚度： 厚：6mm，薄2mm, Q235，Q345，屈服強度：235Mpa，345Mpa

1. 材料寬度：1600mm
2. 卷重 30ton
3. 鋼卷內徑 Φ508mm-Φ760mm
4. 鋼卷外徑 Φ2000mm
5. 校平速度,變頻可調. 12m/min
6. 校平輥數量：共有13輥，其中2輥夾送，11輥校平，上5下6
7. 校平輥直徑: 132mm
8. 校平輥材質: 40Cr
9. 校平輥硬度: HRC55-58
10. 校平輥間距 145mm
11. 長度范圍：2000～12000mm
12. 長度公差：±5mm
13. 校平電機功率: 30kw
14. 剪板機: 6mmx2500mm
15. 剪板機可旋轉角度:Max. 1.5 degree
16. 斜剪速度：15m/min.
17. 斜剪機電機功率：7.5kw
18. 滾剪刀片材質 : H13k
19. 滾剪刀片直徑 280mm
20. 滾剪刀片數量: 3 sets
21. 斜剪機夾送輥直徑280mm
22. 斜剪內寬：1800mm
23. 生產速度：100?200個等腰梯形板用于路燈桿（基于長度6?8m）
24. 操作人數：3~4
25. 機器占地寬度：about  6000mm

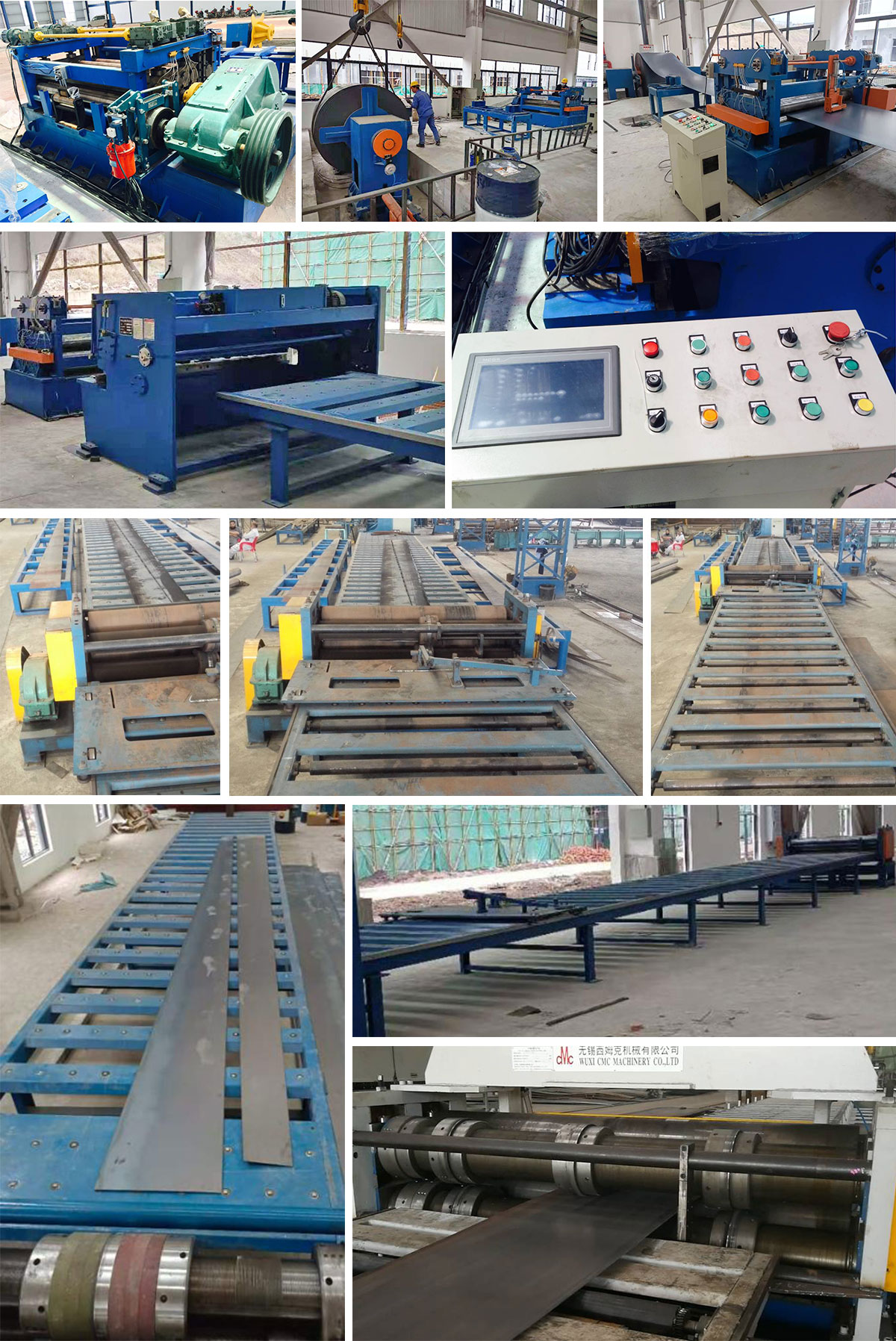

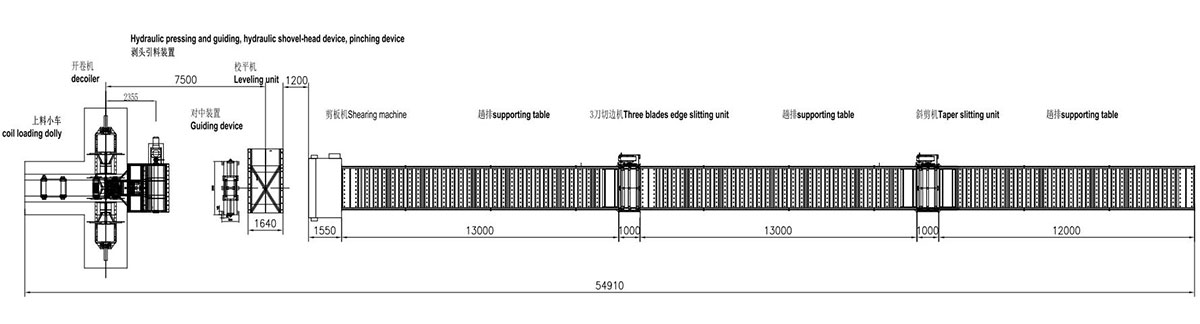

設備清單

1.液壓上料小車，
上下液壓，電動水平移動

2. 液壓對頂式開卷機：
包括：左右單元，
打開和關閉：液壓
由油缸帶動的一對開卷架，可固定卷材。
結構：機體，滑動基座，主軸，錐形裝料架，移動油缸。
主要功能：固定鋼卷，實現被動開卷。 配備了一套手動制動裝置，可以根據線圈張力進行調節。 橫向行程由雙面移動油缸完成。 中心處的兩個油缸可以根據不同卷料的寬度切換左右移動。

3. 剝頭引料裝置
用于對卷料的毛料鏟頭，將板料引入牽引。液壓提升、液壓壓緊，防止卷料松散，并配合剝頭引料裝置將板料引入牽引輥。動力牽引通過兩夾輥牽引板料，上夾輥液壓升降。
結構：引料架、引料輥、引料電機鏈輪、鏈條、升降油缸、鏟頭托板、伸縮面板、驅動油缸。
主要功能：輔助開卷，引料輥由電機驅動。幫助開卷機將板頭引向鏟板。然后引向送料夾輥，鏟板可上下升降和前后伸縮，正常運行時，此裝置全部退出工作位置。
夾送結構：機座、牌坊、滑塊送料軸、傳動電機、壓下油缸組成。
主要功能：將板料送入后部設備，傳動采用電機擺線針輪減速機加離合器。完成夾送待板料進入校平主機后，離合器脫開，上輥液壓抬起，下輥由板料帶動被動旋轉。

4. 導引裝置
它由導向架，活動平板，導向調節裝置，垂直傾斜輪組成。

5. 校平機（二重式）
由機架部分、工作輥部分、升降部分和主傳動部分組成。
機架部分，采用鐵板焊接結構，工作輥部分、升降部分與機架部分有機結合在一起。
工作輥部分由校平輥組成。
校平輥采用輥列平行式，上排輥能夠升降運動且能夠相對于下輥傾斜，分別調整入口、出口的開口大小，達到理想的校平效果。校平輥材質采用表面淬硬。

升降部分的作用主要是提升上排校平輥，調整校平輥之間的壓下量。本機電機通過減速機、蝸輪蝸桿傳動絲杠絲母達到升降上排輥的目的。
主傳動部分由變頻交流電機通過減速機傳動校平輥。
在校平機的出料一側， 裝有獨立的，編碼器氣動壓力測量裝置，旋轉編碼器對送料定尺剪切的尺寸進行檢測并通過電氣系統進行定尺控制。

6. 剪板機，角度可旋轉型
是生產線中對校平后的鋼板進行橫剪的設備。
機器機構及特點說明：鋼板焊接，強度高，剛度好，液壓上下刀架，運動平穩快速。下刀片帶前后微調機構，刀口間隙均勻度好，剪切直線度精度高。刀口間隙調整方便快捷，左右兩邊同步，刻度值指示。液壓壓料，穩定平緩，壓腳墊采用聚胺脂材質，不傷害工件表面。
剪板機具備整體旋轉功能，可以相對于中心線旋轉，一定角度，使得剪切后的板料為平行四邊形，便于斜剪機斜剪后得到等腰梯形的板料，適合路燈桿的生產。

7. 滿足路燈桿長度的趟排，導向小車
導向小車在斜剪機的前面，含有定位擋塊，保證下料的一致性。同時調節定位擋塊的位置，可以獲得，不同寬度的鋼板，以滿足不同尺寸的路燈桿。。
小車和斜剪機均帶有機械定位裝置，保證下料的一致性。
夾緊裝置：手動型

8. 斜剪機 (3對刀型 )
采用滾剪的原理，去除熱軋鋼板的不整齊的廢邊，獲得路燈桿板材斜剪前，準確的板寬度。

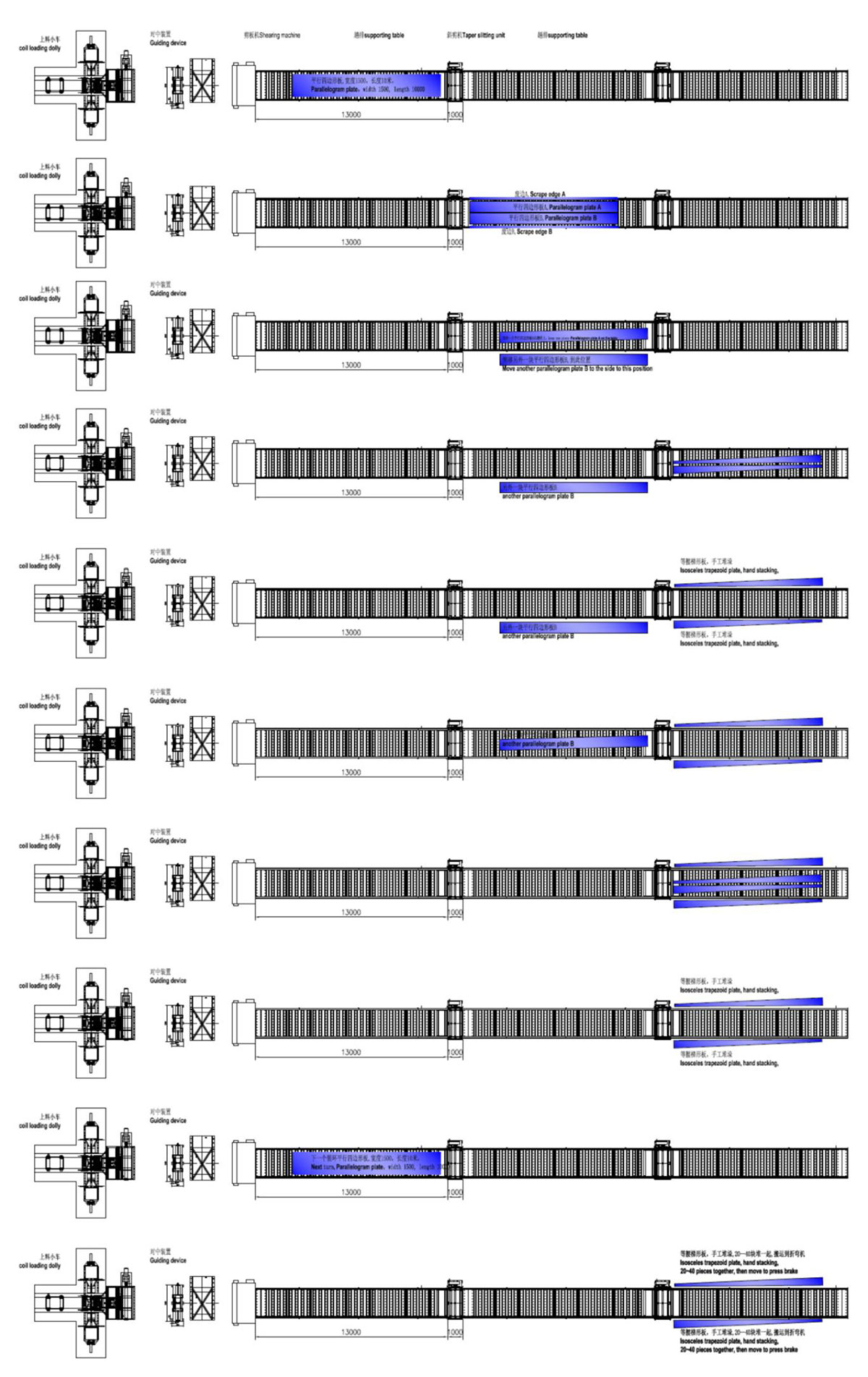

如果板料的寬度，適合做4根路燈桿，中間的刀片可以把板料剪切成兩個大板。
然后板料，移動到前面，就可以把矩形的板料斜剪為路燈桿需要的一頭大一頭小的梯形板料。
采用上下2輥，3對把刀片的結構，上下2輥為全螺紋，便于調節滾剪位置。
斜剪機采用電機驅動，通過減速機將動力傳遞給滾剪刀片。
帶電動機，齒輪箱。

9. 第二段滿足路燈桿長度的出料趟排
這個趟排的長度和需要生產的長路燈桿的長度一致，趟排有臺面，支撐架子，和臺面上的滾球組成。
臺面的滾球是萬向的，便于鋼板縱向和側向移動。
斜剪后，路燈桿需要的一頭大一頭小的梯形板料，位于趟排上，操作人員把板料移動到客戶自己的吊運工裝上，可以多張堆垛后（如20~30張板），一次吊運到下一個工序的折彎機上。

10. 電氣控制系統
電氣控制系統組成：電源控制操作臺，可編程控制系統。包含變頻器

11. 液壓系統有液壓站和相應的閥、管路、油缸組成

12. 氣動系統，用于卷料張力。

13． 可選項：備件
