路燈桿鋼板縱剪機
路燈桿鋼板縱剪機，型號A10x2400,
專用于路燈桿梯形板的斜剪，包含板料和導向小車自動移動系統,梯形板自動卸料堆垛
機器的主要特點及用途
鋼板縱剪機基于滾剪的原理，主要用于路燈桿生產用鋼板的斜剪工藝過程，獲得一頭大，一頭小的路燈桿鋼板。
由趟排上的小車控制板料的斜度，進行滾剪，獲得一頭大，一頭小的路燈桿鋼板
技術參數和生產線組成
1.材料厚度：2~10mm, Q235, 2～8mm, Q345，
2.材料寬度：800-1600mm
3.長度范圍：2000～12000mm ( 或者14米，按照客戶要求)
4.斜剪速度：15 m/min.
5.斜剪機電機功率：15kw
6.導向小車移動速度：15m/min. 變頻可調，adjustable
7.滾剪刀片材質：H13k
8.刀片直徑：310mm
9.斜剪機夾送輥直徑：310mm
10.斜剪內寬：2400mm
機器組成：

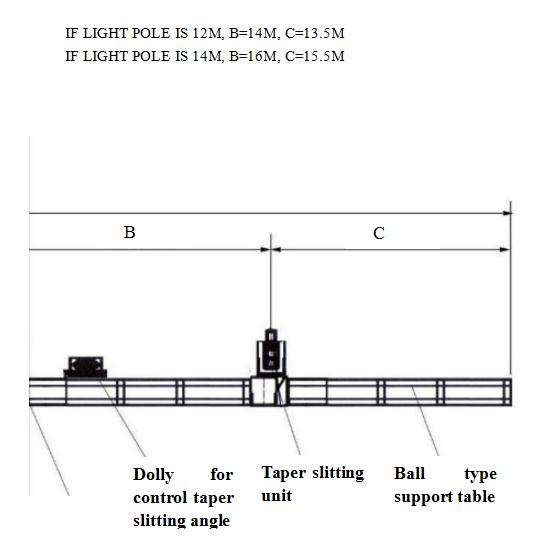

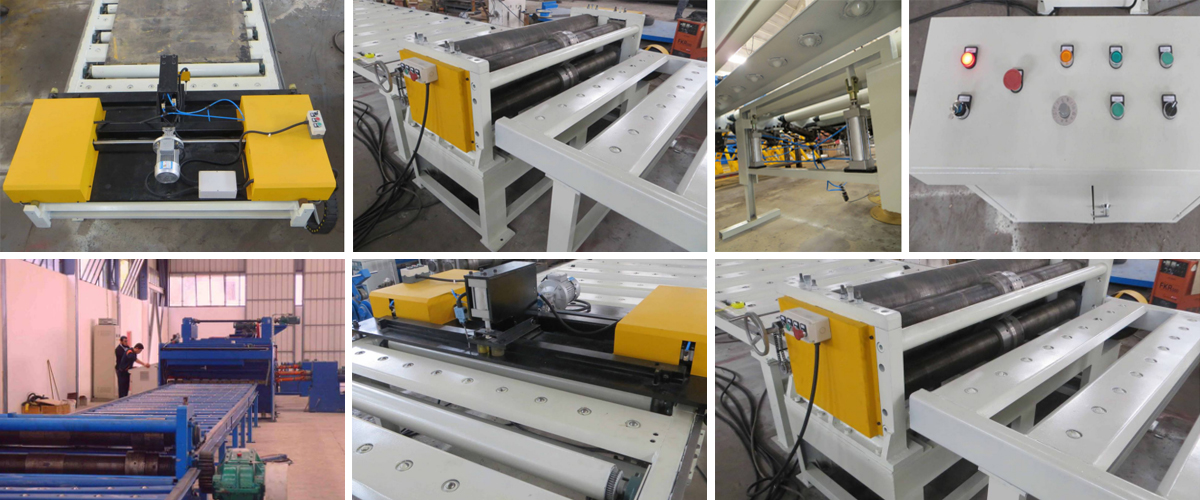

1.滿足路燈桿長度的趟排，導向小車，自動裝置

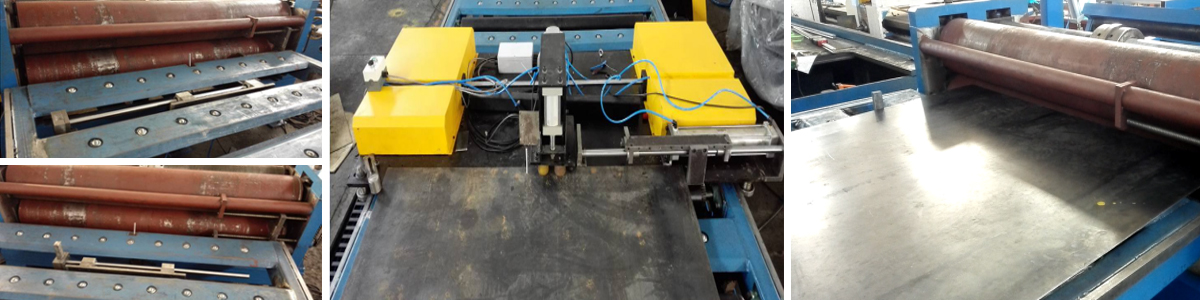

導向小車在斜剪機的前面，含有定位擋塊，保證下料的一致性。同時調節定位擋塊的位置，可以獲得，不同斜度的鋼板，以滿足不同錐度比的路燈桿。導向小車帶電機驅動，根據需要生產的路燈桿的長度， 可以自動移動到，所需要的位置，夾持鋼板，以控制板料滾剪的直線度。
每一個趟排輥子帶有離合器和動力，電機驅動輥子時，帶動鋼板向前移動，到斜剪機前固定位置時自動停止。大大降低操作人員的勞動強度。
小車和斜剪機均帶有氣動定位裝置，保證下料的一致性和降低人工。
2.板料升起裝置
這個裝置包含兩個氣缸，根據板料的長度，可以被設置到不同的位置。
當板料移動到斜剪機前面，停下來后，這個裝置將板料升起，便于板料被夾緊在小車上，向前移動。

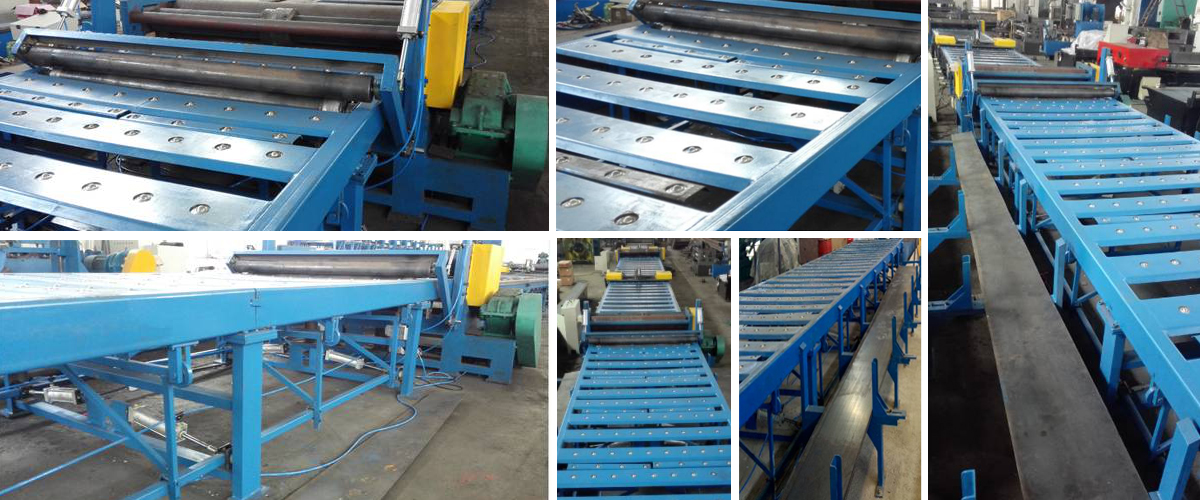

3.斜剪機，采用滾剪的原理，將雙剪后的鋼板斜剪，獲得路燈桿板材的折彎前需要的斜度。
采用上下2斜剪輥和動力夾送輥，2把刀片的結構，上下2輥為螺紋，便于調節滾剪位置。
帶電動機，齒輪箱。

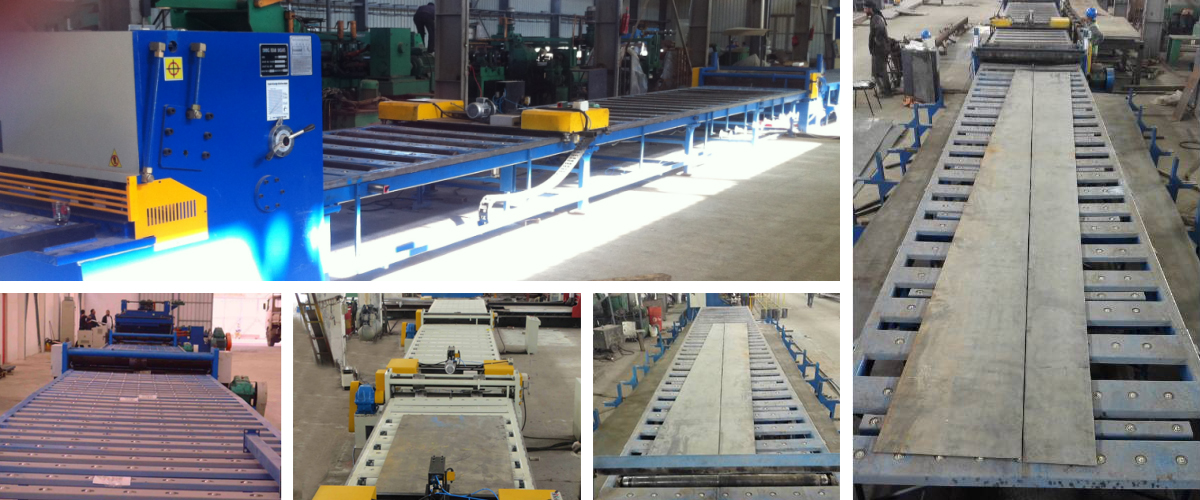

4.出料趟排
適合客戶所需長度的路燈桿板料，趟排由球支承，和支撐架所組成。
5.梯形板自動卸料和堆垛
在斜剪機之后，有兩個氣動夾緊送料輥，其作用是將梯形板送離斜剪機，下輥帶氣動離合器，帶電機驅動。當板料停止移動時，上輥會升起給出卸料空間。
在出料趟排的下面有12組氣動卸料裝置，它們從臺子的中間升起，形成兩個斜面，使得兩塊梯形板分別滑向兩邊的堆垛架子。完成自動卸料和堆垛。
所有動作全部由PLC 程序來控制，自動完成。
6.電氣控制系統
電氣控制系統組成：電源控制操作臺，可編程控制系統。包含變頻器，用來控制小車的移動速度。
7.氣動系統
For dolly and table clutch, plate rising ,plate unloading device etc.
