縱剪分條生產線
1.應用描述：鋼卷上料，開卷，分條，收卷和下料
2. 技術參數：
2.1.原材料厚度：1.6~4.5mm, 屈服強度700~850的高強度合金鋼， 熱軋鋼, 適合客戶用于護攔板的特殊高強度鋼板.
基于剪切條數： 3條， 4刀同時剪切。
2.2材料寬度：800-1550mm
2.3鋼卷重量：30噸
2.4鋼卷內徑：508mm-760mm
2.5鋼卷外徑：1800mm
2.6 夾送輥直徑：190mm
2.7 夾送輥電機功率：2.2kw，變速箱型號：BWD13，速率：187
2.8 夾送輥工作速度：3m / min
2.9 粗校校平輥數量：3個，上1+下2。
2.10 粗校校平輥直徑：125mm
2.11 分條刀軸直徑：230mm
2.12 分條刀軸材料：40Cr
2.13 分條刀片直徑：350
2.14 分條刀片材料：H13K，硬度HRC55-58 (未包含再總價中)
2.15 分條 主電機功率：45kw（960RPM），齒輪箱：650
2.16 刀片，隔圈，橡膠圈，按照客戶要求配置，不包含在機器價格內。
2.17分條成品，分條寬度公差：±0.20mm
2.18分條成品，鋼卷重量：15噸
2.19分條成品，鋼卷內徑：760mm
2.20分條緩沖坑尺寸：5500×2200mm×2500mm長×寬×深
2.21收卷機主電機功率：90kw（960rpm），變速箱：850
2.22收卷典型速度，厚度2.5mm，25m / min交流頻率可調

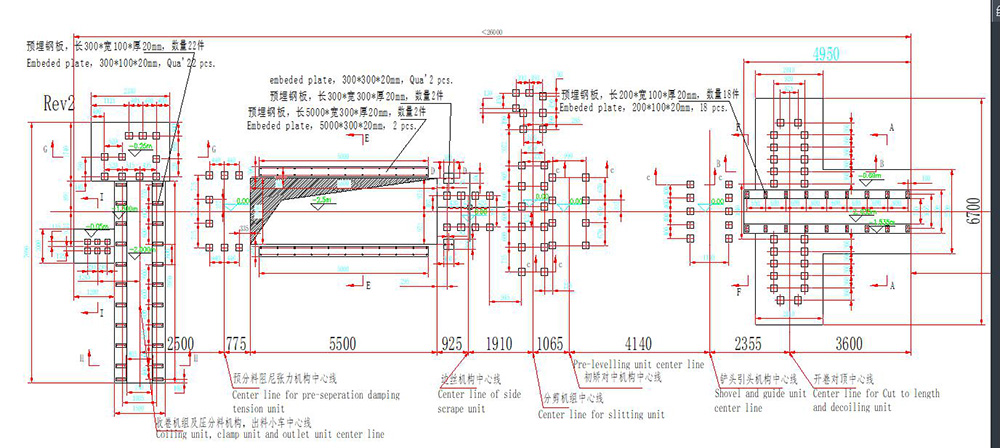

2.23詳細基礎和占地尺寸，如附圖所示
2.24 機器配置切頭剪板機 8mm (Q235), 刀片適合上述高強度鋼
3機器配置如下：
3.1液壓上料小車
該小車可以攜帶鋼卷，使其上下移動。四輪導輪行走、上升和下降由液壓缸驅動完成，小車的運行由電機和減速機完成。
3.2液壓開卷機
液壓對頂式開卷機，包括：左右兩個部分
液壓頂緊，由油缸驅動對式開卷機架，可頂緊卷料
它由導軌式底座，支架，，開卷軸和液壓對頂式開卷頭。
開卷頭可以左右移動同時對中
配有氣動剎車張力裝置，在運行過程中，給卷料提供張力，避免卷料松跨
3.3壓頭，引頭，鏟頭，剝頭，引料裝置
它由框架式底座，液壓導向臂，液壓壓頭-引頭機構，液壓鏟頭機構，液壓剝頭機構，液壓夾送機構等組成。
3.3.1液壓壓頭，引頭機構：由液壓導向臂，壓力鋼芯膠輪，鏈輪和鏈條傳動機構組成，配有5.5Kw擺線針輪減速電機等。作用是壓住鋼卷，帶動鋼卷旋轉，便于鏟頭和剝頭。
3.3.2液壓鏟頭機構：由鏟頭外殼，液壓鏟頭，鏟頭液壓升降&平衡機構等組成。調節油缸的為止，使得鏟頭進入鋼板板頭的位置。
3.3.3液壓剝頭機構：由導柱和導套，液壓剝頭壓下&升降機構等組成。作用是壓直鋼板頭，便于鋼板頭進入夾送。
3.3.4液壓夾送機構：由支架，滑塊底座，2個夾送輥，上輥液壓升降，下棍固定，下輥連接有動力，包含電機，減速機，離合器。這個機構的作用是夾住鋼板頭，拉動板頭，帶動整個鋼卷旋轉，使板頭進入后道的粗校和分條機。
3.4切頭剪板機：為液壓8mm剪板機；用于卷板的頭和尾的剪斷和分卷剪切用
3.5工作臺，支承板料
3.6粗校校平裝置
與分條前的導向裝置共用一個基座。
為下2輥上1輥結構，粗校校平輥，被動式。把板料粗校平，利于板料進行分條工序。
上下輥間距機械式可調。
3.7分條前的導向裝置
導向裝置由工作支架，導軌，絲桿調節和對中機構，主動導向基臺，立式輥機構等組成
3.8分條機組：
它由主機部分和動力組成。
動力部分：由動力基座，減速機，交流變頻調速電機，齒輪分配箱，聯軸器，離合器，連接件，萬向十字傳動等組成。
主機部分：由底座，固定式支架，刀軸大滑塊，2個刀軸，主動支架，刀軸滑塊，主動支架液壓進出換刀調節機構，上刀軸電動提升&壓下可調。
該設計可以電動推出單側的支承支架，使得刀軸懸臂伸出，方便更換調整刀片。
3.9 收邊絲機構：
它由支架，邊絲軸，軸承座，2個邊絲盤，鏈輪和鏈輪傳動機構，減速機，聯軸器，電機等組成。邊絲盤的設計，方便脫開邊絲卷，儲量大。
3.10緩沖坑&過渡橋：
它由支架，軸承座，支撐板組成，
地長×寬×深：見技術參數
過渡臺，氣缸作為升起動力
它包括左右兩部分，合攏時， 便于板頭從分條達到收卷機
打開的時候， 板料可以進入緩沖坑，便于調節收卷和分條的速度差，以及每一個鋼條內應力不同引起的，長度差，使得收卷平穩，張力均勻。
3.11分離&漲力裝置，板支撐機構：
它由底座，軸承座，預分離軸承軸，阻尼支架，阻尼板，阻尼板液壓升降&壓下機構，漲力支架，2個張力輥，鋼條分離&漲力支架，分離&漲力軸，液壓壓下&升降機構，液壓支撐機構，配有分離板，尼龍墊片等。
阻尼板液壓升降&壓下機構，設置有左右齒軸同步機械結構。確保左右的板料張力一致。
3.12 收卷裝置
它由機座，收卷齒輪箱，液壓漲縮卷取芯軸系統，漲緊盤，斜楔式滑塊漲&縮機構，膨脹旋轉油缸機構，驅動機構。
驅動機構，包含變頻調速電機，皮帶，皮帶輪等
配有液壓可調的隔片軸
旋轉式側支撐臂，支撐底座。
3.13 液壓卸料小車：
該小車的寬度和卷料的寬度一致，可以液壓升降，可以左右運行，作用是攜帶分條后的鋼卷，移出，便于車間，吊走鋼卷，小車左右運行由電機驅動。
3.14 電氣系統：
中央控制臺。
它由電柜，主電控操作柜，輔助操作柜和其他電氣設備組成，分條和收卷電機。
設備設有安全保護裝置，有緊急停止和電源切斷按鈕，機器停止顯示燈等。
3.15 液壓系統：
液壓功率25L / min
包括：液壓站，閥，油箱，接頭，軟管，硬管等。
3.16氣動系統：包括氣缸，氣管，接頭，氣動閥等
3.17刀片，隔圈，橡膠圈，按照客戶要求配置，不包含在機器價格內。

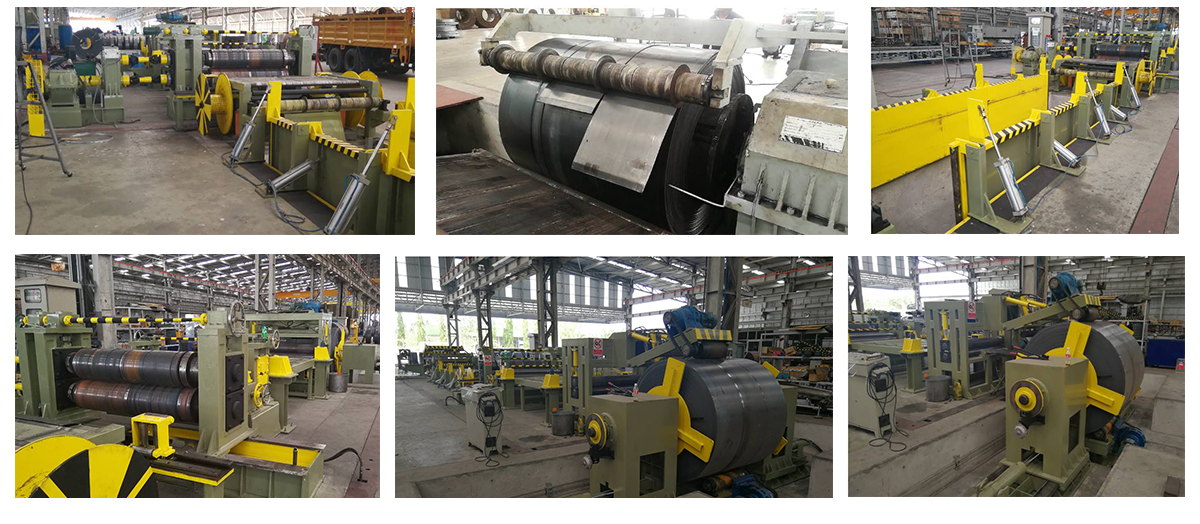

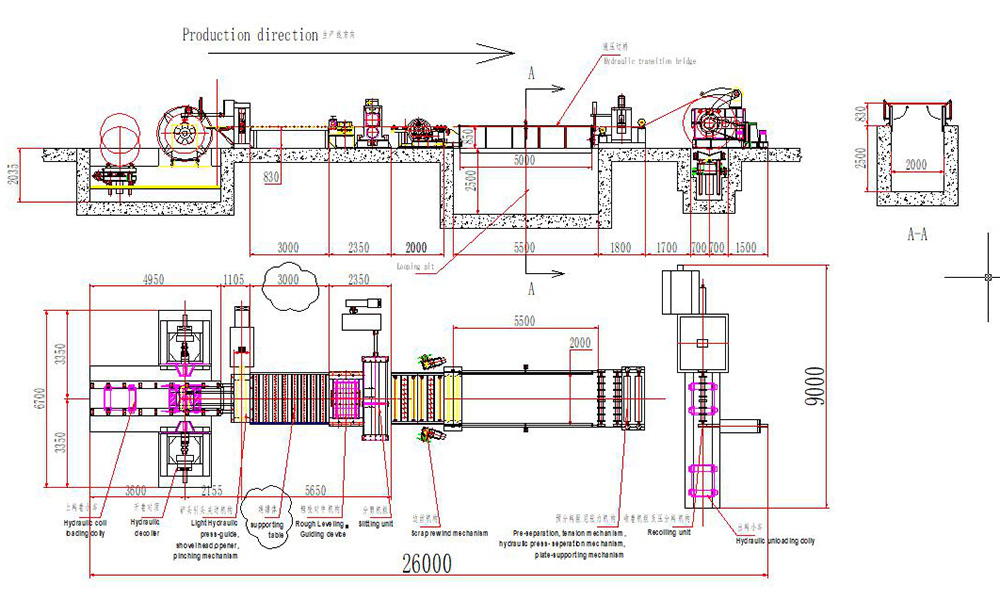

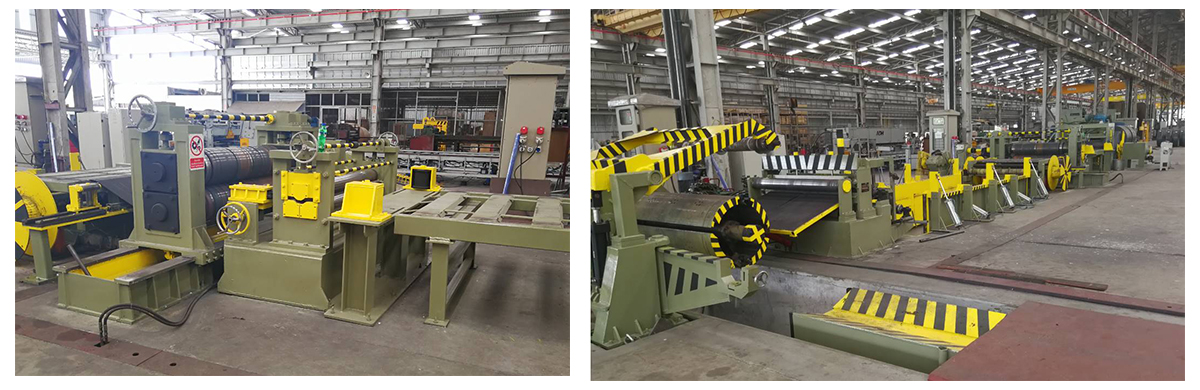

4.附圖：設備布局圖（尺寸為參考），設備圖片
