雙機聯動電液同步數控板料折彎機

型號：2-WE67K-320/6000

320噸6米雙機，荷蘭DA52S數控系統,2軸，帶工作臺機械補償，德國液壓系統，西班牙法格光柵尺，帶八角桿上模具，一副接模板厚度18，喉口720，開啟750,前后托料.

應用：路燈桿，高桿燈桿, 監控桿，標志桿的生產

1	工作壓力		2X320Ton(總工作壓力640噸)
2	工作臺長度		2x6000mm（總長度12米）
3	墻板間距		4800mm
4	吼口深度		720mm
5	開啟高度		750mm
6	行程		250mm
7	工作速度	快下	70mm/s
		工進	7mm/s
		回程	75mm/s
8	主電機		2x22kw
9	數控系統		型號: DELEM DA52S 荷蘭公司Delem Co., Netherlands2 (Y1,Y2)+工作臺補償系統
10	模具		一個接模板，接模板的厚度為18mm上三角模頭R2，
11	油缸密封圈		NOK或SKF型式
12	液壓系統		BOSCH-Rexroth，德國品牌
13	液壓泵		SUNNY，美國品牌
14	光柵尺		Fagor，西班牙品牌
15	主要電氣元器件		Schneider
16	機器凈重		2x38000 kg
17	機器外型尺寸（L×W×H）		2x7200x3065x4832
18	可選1		7刀成型雙斜率圓錐路燈桿組合下模，分段式 11/1000（直徑60~192），13/1000（直徑60~216），模具總長12米，圓錐桿厚度3~4mm
19	可選2		5刀成型快速模具16米雙斜率圓錐路燈桿模具 11/1000（直徑60~236），13/1000（直徑60~268），圓錐桿厚度3~4mm
20	可選3		12米，一套多槽下模，用于八角桿等折彎
21	可選4		圓錐上模加強件，6米，圓錐模具大頭用
22	可選5		快速推出型側出料

一、

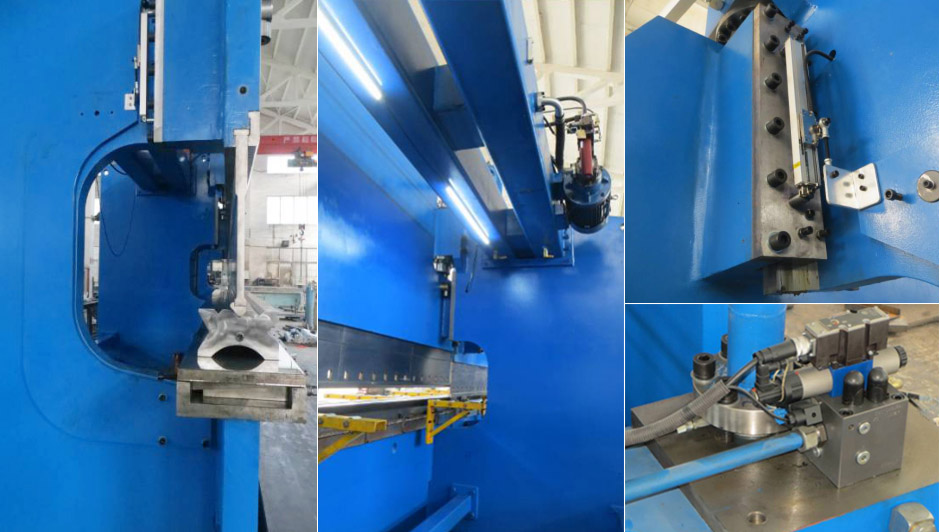

Y1、Y2軸—滑塊兩側的光柵尺（Y1、Y2），控制兩側油缸的數控軸。

帶工作臺撓度補償機構

電液同步數控折彎機的主要性能和特點：

1、機架由油箱、撐擋、工作臺、左右墻板及滑塊組成整體結構，保證了機架的結構強度，

2、機床同步原理：應用電液伺服比例閥來保證雙機同步，使用BoschRexroth公司的電液比例換向閥，其性能特點是具有高操縱力連續動作電磁鐵，機械運動副中的摩擦極小并具有快速工作特性的精密電子放大器。在工作臺主板兩端各裝有一支光柵尺，連續反映出滑塊行程位置和同步誤差并將兩差值送入數控控制系統，控制電液伺服比例閥，使各單機雙缸同步。由于光柵尺不是直接安裝在機架墻板上，而是安裝在固定于工作臺主板上的C形架上，并且以工作臺為其基準點，所以滑塊本身和機架在載荷下的變形對光柵尺的測量和控制精度不會產生影響。雙機聯動時，電器控制雙機同步動作。

3、DELEM數控系統可自動計算和調整折彎力。并可自動計算控制上死點，速度變換點。

4、高精度的導向系統、位置測量系統和液壓均衡功能能滿足全長或偏心加工的需要。

5、該機設有高精度工作臺撓度補償機構，以補償工作時產生的撓度，確保工件每一點的折彎角度精度。工作臺設計為外包結構，大大增加了兩側翅膀的強度。

6、油缸活塞表面采用鍍硬鉻，油缸柱塞具有良好的自潤滑性，可大大提高使用壽命。

7、油缸加工采用整體鍛造--粗加工--精加工--內壁磨--內壁滾壓工藝，使油缸內壁既有硬度耐磨，又有較高的圓柱度精度。

8、帶有可移動的腳踏開關，方便操作，有緊急停電功能。配備抗擠壓電纜。

9、液壓控制系統成套進口德國BoschRexroth（博士力士樂）公司。所有密封圈為進口材質，車削高精度密封圈，SKF或者NOK型。

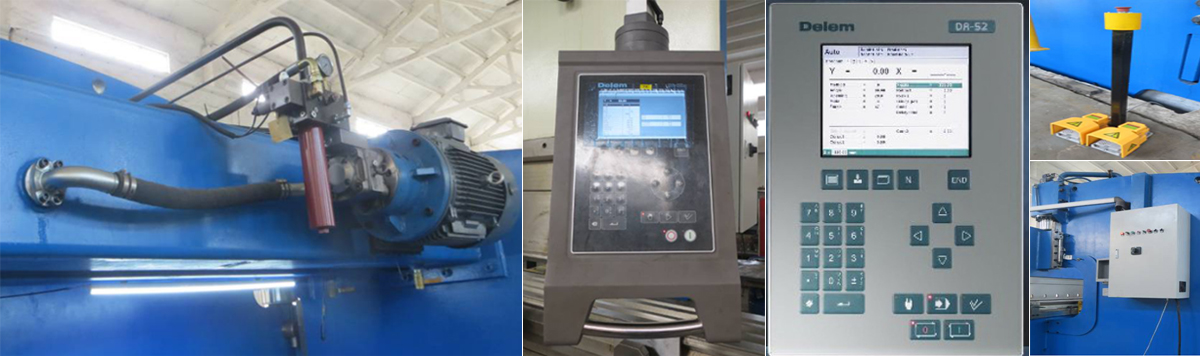

10、電腦采用荷蘭DELEM公司的DA52S系統，功能齊全，有編程、點動、保壓、慢速回升控制等功能。

滑塊行程（Y1、Y2 ）可使滑塊作在一定范圍內傾斜，便于制作8角燈桿，可以控制大頭小頭開口一致。

我們公司特殊設計的長導向滑塊，滑塊精度更加好，運行平穩，抗偏載。

11、機床可在額定負荷下連續工作，而液壓系統無泄漏且工作持續穩定、性能良好。

12、液壓系統有超負荷溢流安全保護和濾網阻塞報警顯示。我們公司的液壓系統油箱，采用發熱低散熱好的方管的設計，散熱面積比常規設計大一倍，以確保油路溫度運行在合適的范圍內。

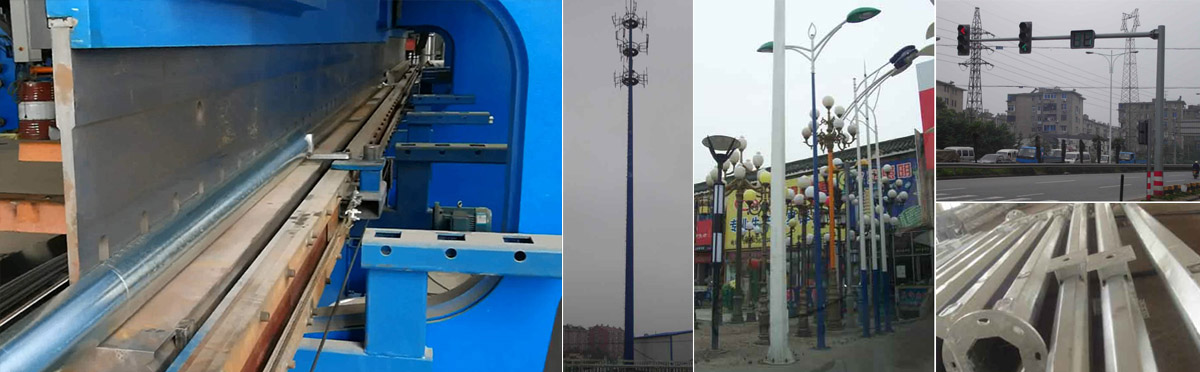

13.機器加工能力：一般的圓錐，八角，六角路燈桿，高桿燈桿.

14.我公司在路燈桿模具上面的研發設計和制作，大大提高生產效率和路燈桿的品質，便于操作，模具可靠，使用壽命長。

15.特有設計的快速側面出料，安全，可靠，快速，降低操作人員的工作強度。

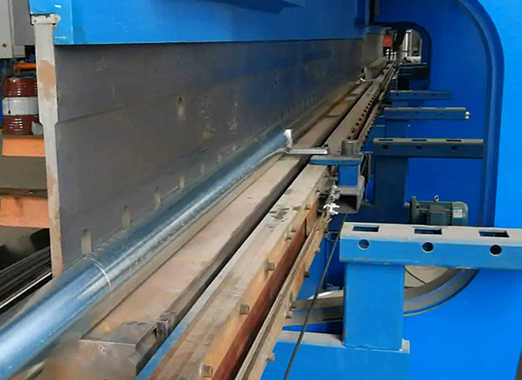

16.特有設計的路燈桿專用前托料結構，便于整摞板料的放置，單塊板的左右前后移動，降低操作人員的工作強度。

二、主要配置清單：

序號	名稱	品牌	產地及公司
泵塊
1	閥塊	Alpha	中國Alpha
2	插裝閥(安全，背壓)	REXROTH	德國BoschRexroth
3	插裝閥板	Alpha	中國Alpha
4	比例壓力閥	REXROTH	德國BoschRexroth
5	壓力閥	REXROTH	德國BoschRexroth
6	電磁換向閥	REXROTH	德國BoschRexroth
同步塊
7	閥塊	Alpha	中國Alpha
8	比例伺服閥	REXROTH	德國BoschRexroth
9	插裝閥	REXROTH	德國BoschRexroth
其他
10	內嚙合齒輪泵	SUNNY	USA 品牌
11	密封圈	NOK或SKF形式	進口材料
12	導向圈	NOK或SKF形式	進口材料
13	防塵圈	NOK或SKF形式	進口材料
14	主電機	皖南電機	皖南電機
控制系統
15	數控系統	Delem	荷蘭Delem(DA52S)
16	光柵尺	法格	西班牙
17	按鈕	施耐得	法國品牌，中國產
18	腳踏開關和電纜		腳踏開關，韓國品牌，電纜，德國抗壓型
